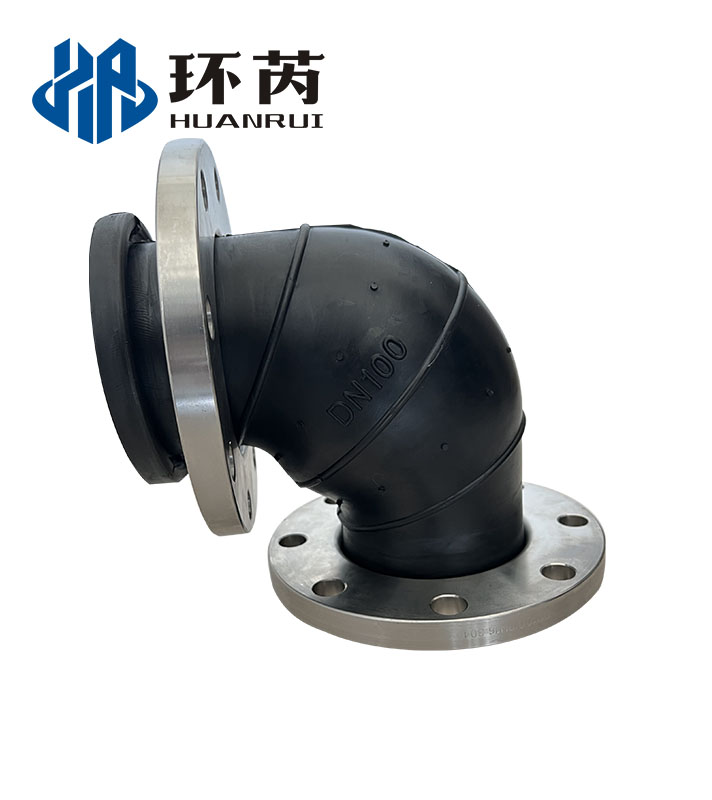

WTX型可曲挠橡胶弯头
WTX型可曲挠橡胶弯头
- 【产品别名】：90度橡胶弯头、90度橡胶软连接、90度橡胶挠性接头、90度橡胶管接头等
- 【产品压力】：0.6MPa-2.5MPa
- 【产品规格】：DN32mm-DN4000mm
- 【适用范围】：酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等
- 【产品材质】：球体为天然橡胶，法兰为碳钢，不锈钢
WTX型90度橡胶弯头系内胶层、增强层、外胶层模压硫化成型的橡胶弯球头和松套金属法兰组成。可曲挠橡胶弯头耐压高、弹性好，性能优越，使用寿命长，位移补偿量大、减振降噪效果明显，安装维修方便，便于金属管路的转向施工，已经成为目前广泛应用的新型管路柔性连接配件。
1.该产品可大大降低管道系统的震动和噪声，可根本上解决各类管路的接口位移，轴向伸缩及不同心等问题。
2.根据材料不同可制成耐酸、耐碱、耐腐蚀、耐油、耐热等各类品种，适应多种介质和环境。
3.材料属橡胶，密封性好，重量轻，安装维修方便、使用寿命长，但避免与锋利金属器械接触，以免刺破球体。
4.如架空使用可配弹性支架，安装时螺栓要用对角法上紧。
5.如管路压力过高时，应用螺栓将两端法兰连在一起。
6.法兰连接如用其它标准，可另行说明。本产品工作压力等级分1.0MPa，1.6MPa，2.5MPa。
7.可曲绕橡胶接头正常适用介质是温度0-60°C的普通水，特殊介质如：油、酸碱、高温及其他腐蚀性和质地坚硬的情况下，应选用相对应得特殊材料的橡胶接头，不可盲目串用或通用。
KWT型90度橡胶弯头在安装时先将接头法兰与对应法兰孔位置相照应,然后将固定螺丝穿过法兰孔，并用板手将螺帽锁紧。可广泛用于建筑给水排水、暖通空调、冶金、化工、造纸、卫生、船舶、消防、制药等行业的各种管道系统的柔性连接。河南环芮供水专业生产 ：90度橡胶弯头，为您免费提供90度橡胶弯头应用解决方案，90度橡胶弯头价格，详解90度橡胶弯头各种使用工况资料，提供90度橡胶弯头报价等信息。河南环芮供水产品严格按照标准及原料质量要求，杜绝偷工减料现象。
Technical parameter:
|
型号 Model 项目 Item |
WTX-1 |
WTX-2 |
WTX-3 |
|
工作压力 Working pressure Mpa（kgf/cm²） |
1.0(10) |
1.6(16) |
2.5(25) |
|
爆破压力 Explosion pressure Mpa（kgf/cm²） |
2.0(20) |
3.0(30) |
4.5(45) |
|
真空度 Vacuum （mm/Hg） |
53.3(400) |
86.7(650) |
100(750) |
|
适用温度 Applicable Temperature ℃ |
-20°C-+115°C（特殊可达-30°C-250°C） -15°C-+115°C(-30°C-250°C under special conditions) |
||
|
适用介质 Applicable Medium |
空气，压缩空气，水，海水，热水，油，酸，碱等 Air,compressed air,water,sea water,oil,acid,alkali,and so on |
||
主要数据 Main Data:
| 公称通径Nominal Diameter DN |
长度Length(mm) | 各向允许位移 Allowable displacement in all directions | ||||||
| mm | Inch | X | X` | Y | Y` | Z | Z | |
| 50 | 2 | 140 | 20 | 16 | 20 | 16 | 16 | 16 |
| 65 | 2.5 | 140 | 20 | 16 | 20 | 16 | 16 | 16 |
| 80 | 3 | 150 | 20 | 16 | 20 | 16 | 16 | 16 |
| 100 | 4 | 160 | 20 | 16 | 20 | 16 | 16 | 16 |
| 125 | 5 | 180 | 20 | 16 | 20 | 16 | 16 | 16 |
| 150 | 6 | 200 | 20 | 16 | 20 | 16 | 16 | 16 |
| 200 | 8 | 230 | 20 | 16 | 20 | 16 | 16 | 16 |
| 250 | 10 | 280 | 20 | 16 | 20 | 16 | 16 | 16 |
| 300 | 12 | 305 | 20 | 16 | 20 | 16 | 16 | 16 |
