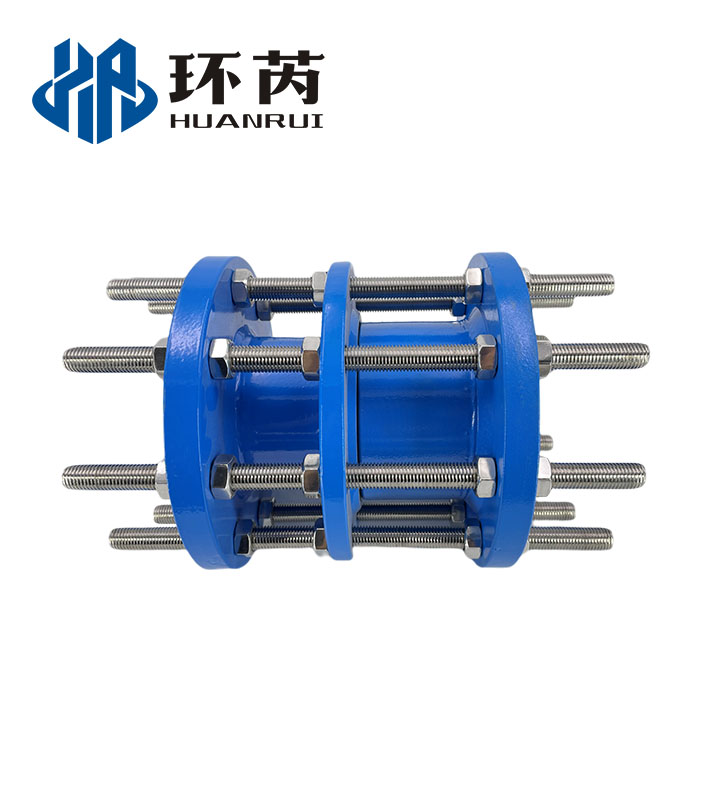

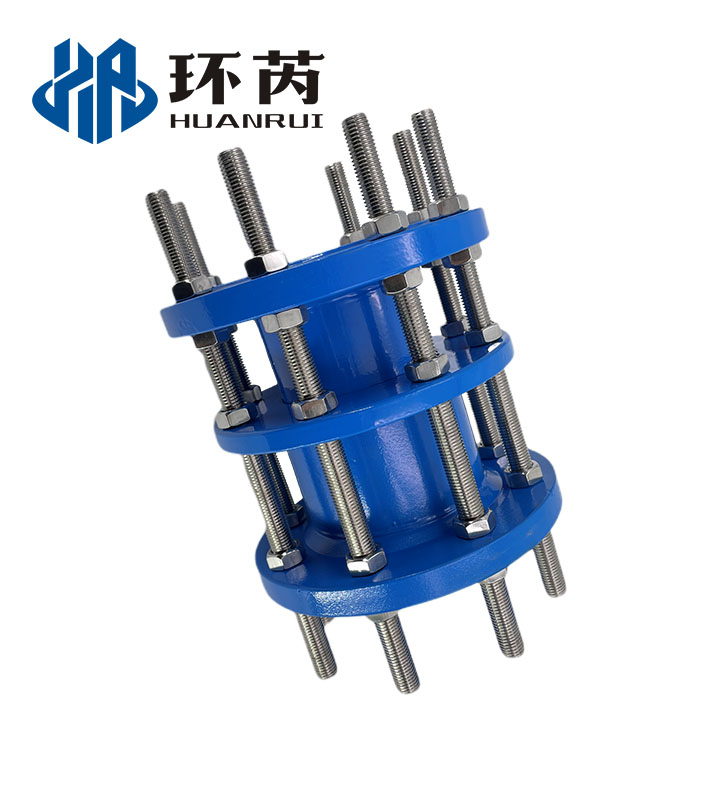

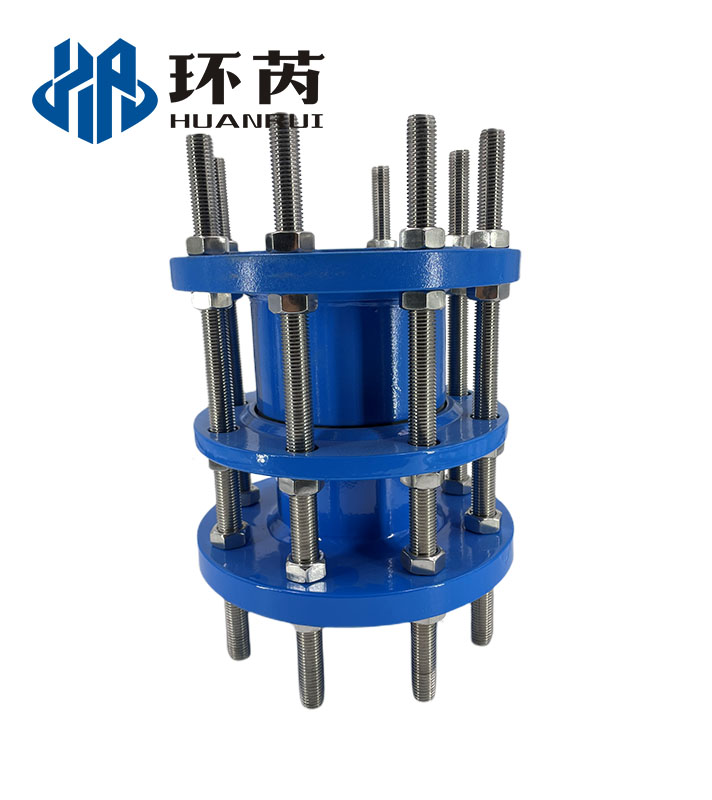

C2F(VSSJAFG)型双法兰传力接头
C2F(VSSJAFG)型双法兰传力接头
- 【产品名称】：双法兰伸缩器 双法兰传力接头
- 【产品规格】：DN65mm-DN3200mm
- 【产品压力】：0.6-1.0MPa
- 【产品材质】：碳钢，不锈钢，球墨铸铁
双法兰传力接头：由本体、密封圈、压盖、伸缩短管等主要部件组成。该产品适用于两边均与法兰连接的管道中，安装时调整产品两端与法兰的安装长度，对角依次均匀拧紧压盖螺旋，使其中成为一个整体，并有一定的位移量，方便安装维修时，根据现场尺寸进行调整。在工作时可以反轴向推力传递至整个管道。
双法兰传力接头：由本体，密封圈，压盖，伸缩短管等主要部件组成。该产品适用于两边均为法兰连接的管道中，安装时调节产品两端的法兰的安装长度，对角均匀拧紧压盖螺栓，使其成为一个整体，并有一定的调节量，方便安装维修时，根据现场尺寸进行调整。在工作时可以反轴向推力传递至整个管道。双法兰传力接头是由法兰松套伸缩接头和短管法兰，传力螺杆等构件组成，能降低被连接件的压力推力（盲板力）和补偿管路安装误差。双法兰传力接主要用于泵、阀门等附件的松套连接。
1两端均为法兰连接，安装方便快捷。
2能够将轴向推力传至整个管线，平摊压力。
3方便泵阀的拆装与维护。
|
序号 No. |
名称 Name |
数量 Quantity | 材料 Material |
| 1 | 本体 Body | 1 | QT400-15、Q235A、ZG230-450、 20 |
| 2 | 密封圈 Gasket | 1 | NBR |
| 3 | 压盖 Follover | 1 | QT400-15、 Q235A、 ZG230-450、 20 |
| 4 | 限位短管 Limited short pipe | 1 | Q234A、 20、 16Mn |
| 5 | 螺栓 bolt | 5 | Q235A、 35 、1Cr8Ni9Ti |
| 6 | 螺母 nut | 5n | Q235A 、20 、1Cr8Ni9Ti |
Size Form
|
公称通径DN Nominal Diameter |
管子外径 External diameter of pipe Dw |
外形尺寸 Length |
法兰连接尺寸 Flange connecting dimension | ||||||||
| 0.6Mpa | 1.0Mpa | ||||||||||
| l | l1 | D | D1 | n-Th | b | D | D1 | n-Th | b | ||
| 65 | 76 | 400 | 400 | 160 | 130 | 4-M12 | 16 | 185 | 145 | 4-M16 | 20 |
| 80 | 89 | 190 | 150 | 4-M16 | 18 | 200 | 160 | 8-M16 | 22 | ||
| 100 | 114 | 210 | 170 | 220 | 180 | 24 | |||||
| 125 | 140 | 240 | 200 | 8-M16 | 20 | 250 | 210 | 26 | |||
| 150 | 168 | 265 | 225 | 285 | 240 | 8-M20 | |||||
| 200 | 219 | 320 | 280 | 22 | 340 | 295 | 28 | ||||
| 250 | 273 | 375 | 335 | 12-M16 | 24 | 395 | 350 | 12-M20 | |||
| 300 | 32S | 420 | 50 | 440 | 395 | 12-M20 | 24 | 445 | 400 | ||
| 350 | 377 | 490 | 445 | 26 | 505 | 460 | 16-M20 | 30 | |||
| 400 | 426 | 540 | 495 | 12-M20 | 28 | 565 | 515 | 16-M24 | 323234 | ||
| 450 | 480 | 595 | 550 | 28 | 615 | 565 | 20-M24 | ||||
| 500 | 530 | 645 | 600 | 20-M20 | 30 | 670 | 320 | 36 | |||
| 600 | 630 | 440 | 755 | 705 | 20-M24 | 30 | 780 | 725 | 20-M27 | 38 | |
| 700 | 720 | 860 | 810 | 24-M24 | 32 | 895 | 840 | 24-M27 | 40 | ||
| 800 | 820 | 600 | 60 | 975 | 920 | 24-M27 | 34 | 1015 | 950 | 24-M30 | 44 |
| 900 | 920 | 1075 | 1020 | 36 | 1115 | 1050 | 28-M30 | 46 | |||
| 1000 | 1020 | 1175 | 1120 | 28-M27 | 1230 | 1160 | 28-M33 | 50 | |||
| 1200 | 1220 | 650 | 1405 | 1340 | 32-M30 | 40 | 1455 | 1380 | 32-M36 | 56 | |
| 1400 | 1420 | 1630 | 1560 | 36-M33 | 44 | 1675 | 1590 | 36-M39 | 62 | ||
| 1600 | 1620 | 670 | 1830 | 1760 | 4-M33 | 48 | 1915 | 1820 | 40-M45 | 68 | |
| 1800 | 1820 | 2045 | 1970 | 44-M36 | 50 | 2115 | 2020 | 44-M45 | 70 | ||
| 2000 | 2020 | 700 | 2265 | 2180 | 48-M39 | 54 | 2325 | 2230 | 48-M45 | 74 | |
| 2200 | 2220 | 730 | 2475 | 2390 | 52-M39 | 60 | 2550 | 2440 | 52-M52 | 80 | |
| 2400 | 2420 | 2685 | 2600 | 56-M39 | 62 | 2760 | 2650 | 56-M52 | 82 | ||
| 2600 | 2620 | 840 | 80 | 2905 | 2810 | 60-M45 | 64 | 2960 | 2850 | 60-M52 | 88 |
| 2800 | 2820 | 3115 | 3020 | 64-M45 | 68 | 3180 | 3070 | 64-M56 | 94 | ||
| 3000 | 3020 | 3315 | 3220 | 68-M45 | 70 | 3405 | 3290 | 68-M27 | 100 | ||
| 3200 | 3220 | 3525 | 3430 | 72-M45 | 76 | ||||||
双法兰传力接头：由本体、密封圈、压盖、伸缩短管等主要部件组成。该产品适用于两边均与法兰连接的管道中，安装时调整产品两端与法兰的安装长度，对角依次均匀拧紧压盖螺旋，使其中成为一个整体，并有一定的位移量，方便安装维修时，根据现场尺寸进行调整。在工作时可以反轴向推力传递至整个管道。
Double Flanges Transmission Joint: Mainly composed of body, sealing-washer,gland,short slides,this product is applicable to pipes which connected with Flang on both sides,modulate the product'slength between Flange while installing, Screw down bolts after installation to integrate the structure and guarantee a certain shift which will facilitate the adjustment of size while installation. It can turn the axial thrust on the whole pipe.
