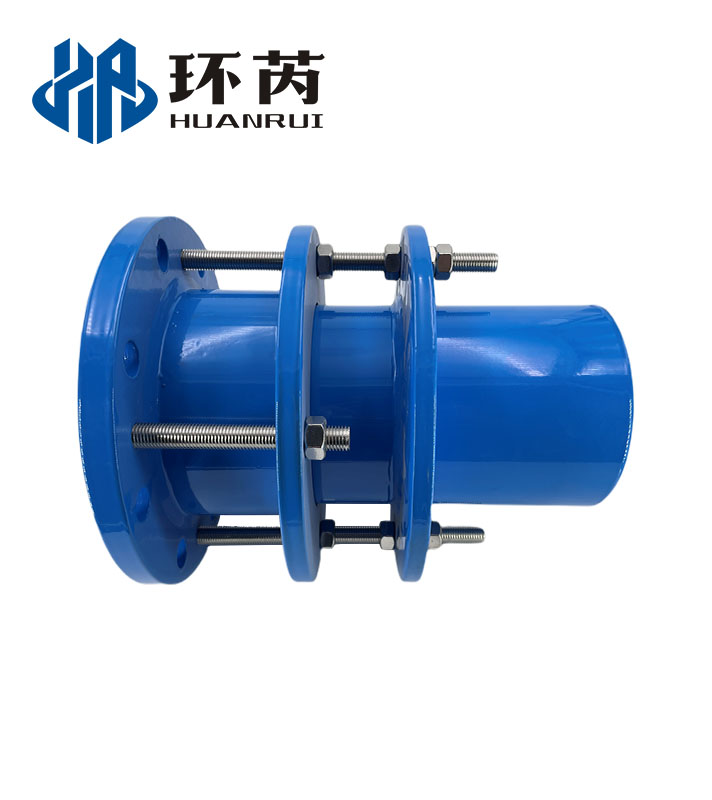

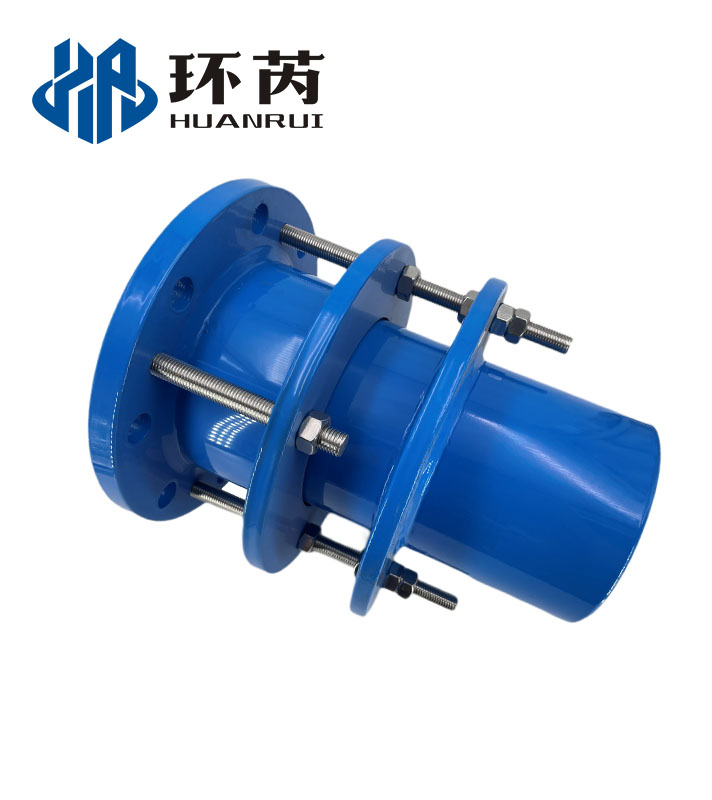

BF(VSSJA-1)单法兰限位伸缩接头
BF(VSSJA-1)单法兰限位伸缩接头
-
- 【产品别名】：单法兰伸缩接头 单法兰限位伸缩
- 【产品规格】：DN65mm-DN3600mm
- 【产品压力】：0.6-1.0MPa
- 【适用范围】：酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等
- 【产品材质】：碳钢，不锈钢
BF(VSSJA-1)单法兰限位伸缩接头是由松套伸缩接头和一个限位短管组合而成。单法兰松套限位伸缩接头使用于一边与法兰连接，一边与管道焊接，安装时调整产品两端与管道或法兰的安装长度，对角均匀拧紧压盖螺栓，再调整好限位螺母，这样就能让管道在伸缩量范围内可以自由伸缩，锁定伸缩量，管道的安全运行。BF(VSSJA-1)单法兰松套限位伸缩接头使用于一边与法兰连接，一边与管道焊接，安装时调整产品两端与管道或法兰的安装长度，对角均匀拧紧压盖螺栓，再调整好限位螺母，这样就能让管道在伸缩量范围内可以自由伸缩，锁定伸缩量，管道的安全运行。
BF(VSSJA-1)单法兰限位伸缩接头能够实现管道轴向位移的补偿，并且能够大大减少管道运行时的轴向推力，从而延长管道的使用寿命，保护线路的安全运行。单法兰松套限位伸缩接头能防止管道因超量位移导致补偿接头的泄漏或损坏，主要用于在允许位移范围内吸收轴向位移和承受轴向压力推力的管道松套连接,实现了管道一边法兰连接，一边为焊接的不一致性的方便连接。并且安装在管道线路上能够方便阀门的拆装与维护，并且能够克服地陷对管道线路造成的不良影响。BF(VSSJA-1)单法兰限位伸缩接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。
| 序号No. | 名称 Name | 数量 Quantity | 材料 Material |
| 1 | 本体 Body | 1 | QT400-15，Q235A,ZG230-450，20 |
| 2 | 密封圈 Gasket | 1 | NBR |
| 3 | 压盖 Cover | 1 | QT400-15，Q235A,ZG230-450，20 |
| 4 | 限位短管 Limited short pipe | 1 | Q234A,20，16Mn |
| 5 | 螺母 Nut | 4n | Q235A,20，1Cr8Ni9Ti |
| 6 | 长螺柱 Long Stud | n | Q235A,35，1Cr8Ni9Ti |
| 7 | 螺柱 bolt | n | Q235A,35，1Cr8Ni9Ti |
尺寸 Size form
|
公称通径 DN Nominal iameter |
管子外径 External diameter of pipe DW |
外径尺寸 Length |
伸缩量 Compensation |
法兰连接尺寸 Flange connecting dimension |
|||||||
| 0.6Mpa | 1.0Mpa | ||||||||||
| DW | D0 | L | L1 | D | D1 | n-do | D | D1 | n-do | ||
| 65 | 76 | 76 | 340 | 105 | 50 | 160 | 130 |
4-Ф14 |
185 | 145 | 4-Ф18 |
| 80 | 89 | 89 | 190 | 150 | 4-Ф18 | 200 | 160 | 8-Ф18 | |||
| 100 | 108 | 108 | 210 | 170 | 220 | 180 | |||||
| 114 | 114 | ||||||||||
| 125 | 133 | 133 | 240 | 200 | 8-Ф18 | 250 | 210 | ||||
| 140 | 140 | ||||||||||
| 150 | 159 | 159 | 265 | 225 | 285 | 240 | 8-Ф22 | ||||
| 168 | 168 | ||||||||||
| 200 | 219 | 219 | 320 | 280 | 340 | 295 | |||||
| 250 | 273 | 273 | 375 | 335 | 12-Ф18 | 395 | 350 | 12-Ф22 | |||
| 300 | 325 | 325 | 350 | 130 | 65 | 440 | 395 | 12-Ф22 | 445 | 400 | |
| 350 | 377 | 377 | 490 | 445 | 505 | 460 | 16-Ф22 | ||||
| 400 | 426 | 426 | 540 | 495 | 16-Ф22 | 565 | 515 | 16-Ф26 | |||
| 450 | 480 | 480 | 595 | 550 | 615 | 565 | 20-Ф26 | ||||
| 500 | 530 | 530 | 654 | 600 | 20-Ф22 | 670 | 620 | ||||
| 600 | 630 | 630 | 755 | 705 | 20-Ф26 | 780 | 725 | 20-Ф30 | |||
| 700 | 720 | 720 | 860 | 810 | 24-Ф26 | 895 | 840 | 24-Ф30 | |||
| 800 | 820 | 820 | 590 | 220 | 130 | 975 | 920 | 24-Ф30 | 1015 | 950 | 24-Ф33 |
| 900 | 920 | 920 | 1075 | 1020 | 1115 | 1050 | 28-Ф33 | ||||
| 1000 | 1020 | 1020 | 1175 | 1120 | 28-Ф30 | 1230 | 1160 | 28-Ф36 | |||
| 1200 | 1220 | 1220 | 1405 | 1340 | 32-Ф33 | 1455 | 1380 | 32-Ф40 | |||
| 1400 | 1420 | 1420 | 1630 | 1560 | 36-Ф36 | 1675 | 1590 | 36-Ф42 | |||
| 1500 | 1520 | 1528 | 1730 | 1660 | |||||||
| 1600 | 1620 | 2628 | 1830 | 1760 | 40-Ф36 | 1915 | 1820 | 40-Ф48 | |||
| 1800 | 1820 | 2828 | 2045 | 1970 | 44-Ф40 | 2115 | 2020 | 44-Ф48 | |||
| 2000 | 2020 | 2030 | 2265 | 2180 | 48-Ф42 | 2325 | 2230 | 48-Ф48 | |||
| 2200 | 2220 | 2230 | 2475 | 2390 | 52-Ф42 | 2550 | 2440 | 52-Ф56 | |||
| 2400 | 2420 | 2430 | 2685 | 2600 | 56-Ф42 | 2760 | 2650 | 56-Ф56 | |||
| 2600 | 2620 | 2630 | 600 | 240 | 140 | 2905 | 2810 | 60-Ф48 | 2960 | 2850 | 60-Ф56 |
| 2800 | 2820 | 2830 | 3115 | 3020 | 64-Ф48 | 3180 | 3070 | 64-Ф56 | |||
| 3000 | 3200 | 3030 | 3315 | 3220 | 68-Ф48 | 3405 | 3290 | 68-Ф60 | |||
| 3200 | 3220 | 3230 | 3525 | 3430 | 72-Ф48 | ||||||
| 3400 | 3420 | 3430 | 3735 | 3640 | 76-Ф48 | ||||||
| 3600 | 3620 | 3360 | 3970 | 3960 | 80-Ф56 | ||||||
| 接头装置:本产品用于将一侧的法兰与另一侧的管道进行焊接连接。在安装过程中，可调节产品在法兰与管道之间的长度。先拧紧螺栓，然后调整螺母，使管道能够在规定的范围内自由膨胀和收缩，以确保管道的可靠运行。Dresser Coupling：This product is used to link the flange on the one side and weld with pipe on the other side.Modulate the product's length between flange and the pipe while installing.Screw down bolt，and then adjust the nuts so that the pipe can expand and contract freely within the scope to guarantee fail safe operation of the pipe. | |||||||||||
