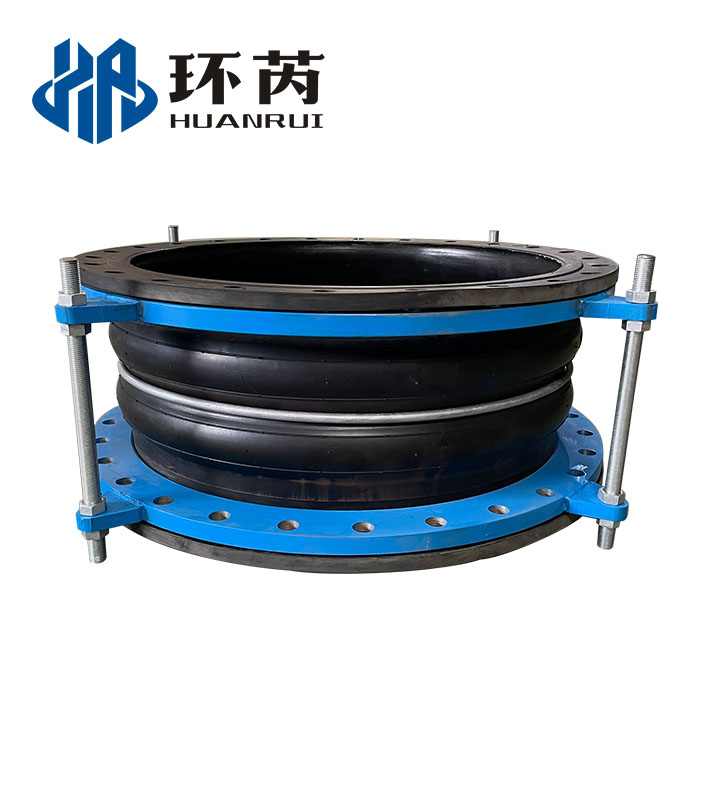

双球体限位橡胶接头
双球体限位橡胶接头
- 【产品别名】：可曲挠双球体橡胶接头、双球体橡胶软连接
- 【产品压力】：1.0MPa-2.5MPa
- 【产品规格】：DN40mm-DN600mm
- 【适用范围】：酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等
- 【工作温度】：-10度至70度（还可加工耐高温橡胶接头）
KST-F型双球体橡胶接头采用多波设计增加了橡胶接头的长度、增加了补偿量。专用冷水、热水、压缩空气、天然气等，它以特的设计、新颖的结构和良好的密封性能解决了因热胀冷缩造成管道爆裂和损坏管道连接设备，有效的提高了管道的使用周期和对设备的保护。双球体相比单球体它有更大的补偿量。
双球体橡胶接头能够减少震动、降低噪音、伸缩性好，使用方便。
1、体积小、重量轻、弹性好、安装维修方便。
2、安装时可产生横向、轴向、角向位移，不受管道不通心，法兰不平行的限制。
3、工作时可降低结构传递噪音，吸振能力强。
由于双球体橡胶接头具有良好的综合性能，所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程，特别适用于震动较大、冷热变化频繁的管道。
双球体橡胶接头是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。内部致密度高、能承受较高压力、弹性变形效果好。双球体相比单球体它有更大的补偿量。该产品是河南环芮供水采用气吹模具新工艺制造，系内胶层、增强层、中胶层、外胶层复合的球体和松套锻打低碳钢法兰组成的产品，具有耐压高、弹性好、位移量大、吸振降噪效果好，安装方便等特点。可广泛用于给排水、暖通空调、消防、压缩机、造纸、制药、船舶、水泵、风机等管道系统。
橡胶接头是由织物增强的橡胶件与松套金属法兰组成，用于管道降震降噪、补偿位移的接头。河南环芮供水严格按照标准及原料质量要求，杜绝偷工减料现象。
| 型号Model 项目 Item | KST-F-A1 | KST-F-A2 | KST-F-A3 | |
| 工作压力 Working pressure Mpa（kgf/cm²） | 1.0（10) | 1.6（16） | 2.5（25） | |
| 爆破压力 Explosive pressure Mpa（kgf/cm²） | 2.0（20） | 3.0（30） | 4.5（45） | |
| 真空度 Vacuum kpa（mm/Hg） | 53.3（400） | 86.7（650） | 100（750） | |
| 适用温度 Applied temperature℃ | -15℃~+115℃ special reach -30℃~+250℃） | |||
| 适用介质 Applied medium | 空气、压缩空气、水、海水、热水、油、酸、碱 Air, compress air, water, sea water, hot water, oil, acid, alkali. | |||
Technical parameter:
|
公称通径 DN Nominal diameter |
长度 Length(mm) |
法兰厚度Flange thickness b(mm) |
螺栓数量 No. of Bolts
|
螺栓孔直径 Bolt hold diameter (Domm) | 螺栓孔中心圆直径 Bolt hole center ring diameter(D1mm) | 轴向位移 Axial displacement (mm) | 横向位移 Lateral displacement(mm) | 偏转角度 Deflec tion angle（a1+a2） | ||
| DN | Inch | 伸长 Extension | 压缩 Compression | |||||||
| 40 | 1.5 | 165 | 18 | 4 | 18 | 110 | 10 | 20 | 20 | 30 |
| 50 | 2 | 165 | 20 | 4 | 18 | 125 | 10 | 20 | 20 | 30 |
| 65 | 2.5 | 175 | 20 | 4 | 18 | 145 | 10 | 20 | 20 | 305 |
| 80 | 3 | 175 | 20 | 8 | 18 | 160 | 10 | 20 | 20 | 30 |
| 100 | 4 | 225 | 22 | 8 | 18 | 180 | 15 | 30 | 25 | 30 |
| 125 | 5 | 225 | 22 | 8 | 18 | 210 | 15 | 30 | 25 | 30 |
| 150 | 6 | 225 | 24 | 8 | 23 | 240 | 15 | 30 | 25 | 30 |
| 200 | 8 | 325 | 24 | 8 | 23 | 295 | 20 | 40 | 30 | 30 |
| 250 | 10 | 325 | 26 | 12 | 23 | 350 | 20 | 40 | 30 | 30 |
| 300 | 12 | 325 | 26 | 12 | 23 | 400 | 20 | 40 | 30 | 30 |
| 350 | 14 | 325 | 26 | 16 | 23 | 460 | 20 | 40 | 30 | 30 |
| 400 | 16 | 325 | 26 | 16 | 25 | 515 | 20 | 40 | 30 | 30 |
| 450 | 18 | 325 | 28 | 20 | 25 | 565 | 25 | 45 | 30 | 30 |
| 500 | 20 | 350 | 28 | 20 | 25 | 620 | 25 | 45 | 30 | 30 |
| 600 | 24 | 350 | 30 | 20 | 30 | 725 | 25 | 45 | 30 | 30 |
