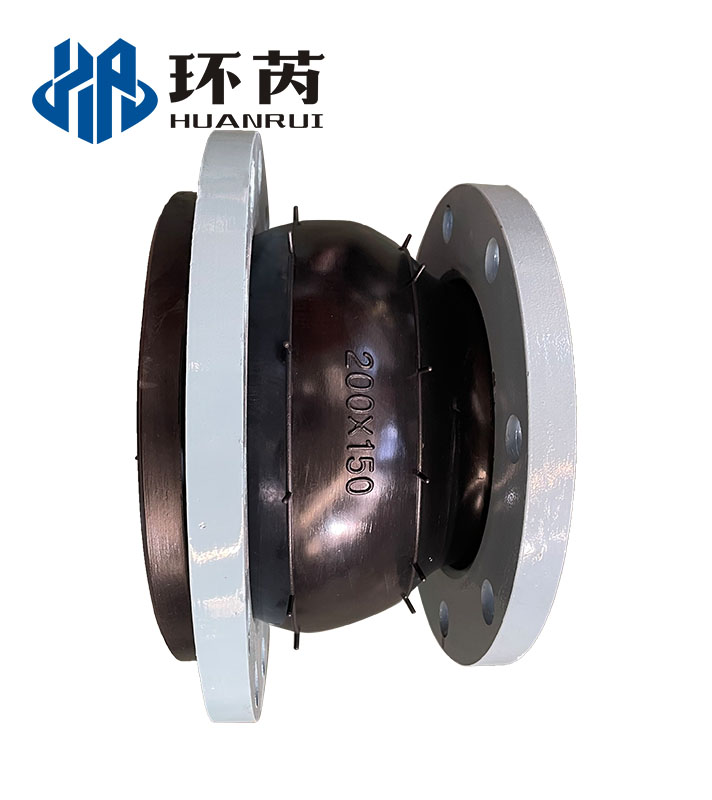

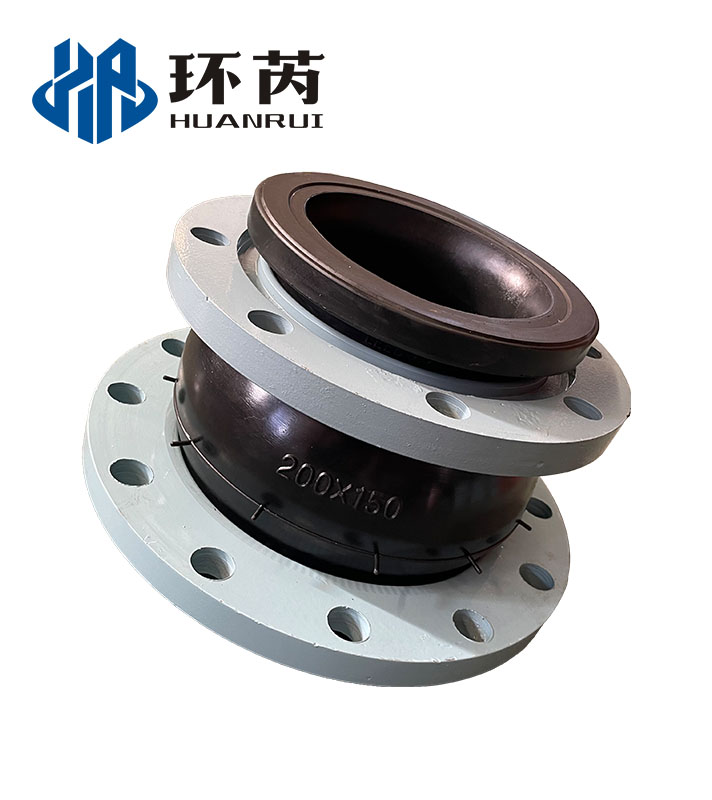

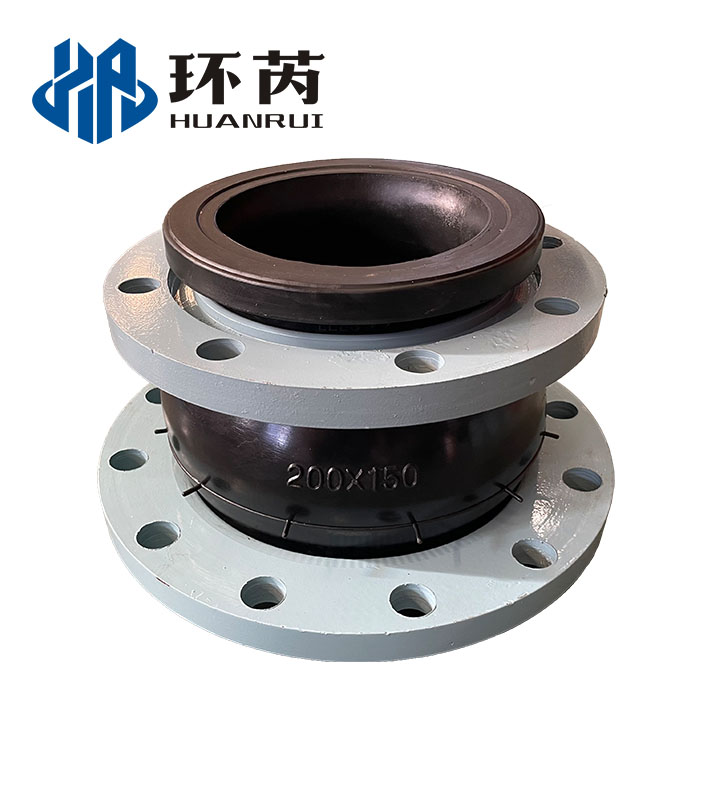

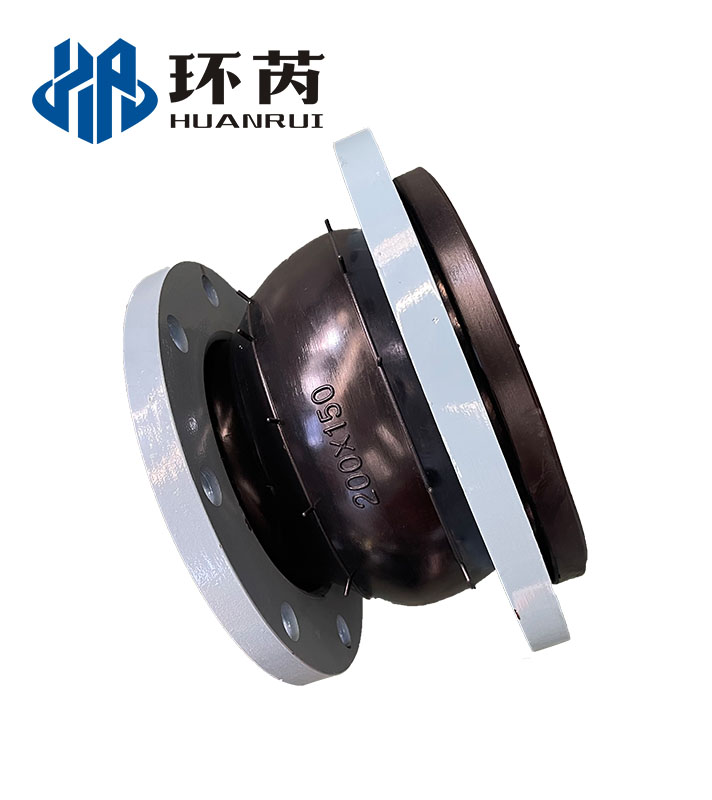

KYT型同心异径橡胶接头（大小头）

KYT型同心异径橡胶接头（大小头）

【产品别名】：大小头橡胶接头、异径橡胶管接头
【产品压力】：0.6MPa-2.5MPa
【产品规格】：DN40mm-DN600mm
【适用范围】：酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等

立即联系

KYT同心异径可曲挠橡胶接头是在KXT橡胶接头的基础上改良的，它是管道管径发生变化（连接的管径不一样），减震和热胀冷缩的的解决产品。KYT同心异径橡胶接头主要特点是可解决金属管道连接时不同口径的问题，同时有减震降噪的作用，可节约管道安装零件，节约成本。它由内胶层、锦纶帘子布增强、外胶层复合的橡胶球体和松套金属法兰组成。具有耐压高、弹性好、位移量大、平衡管道偏差、吸收振动、降低噪音效果好、安装方便等特点，可广泛用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。

KYT同心异径橡胶接头主要特点是可解决金属管道连接时不同口径的问题，同时有减震降噪的作用，可节约管道安装零件，节约成本。
1、体积小、重量轻、弹性好、安装维修方便。
2、安装时可产生横向、轴向、角向位移，不受管道不同心，法兰不平行的限制。
3、工作时可降低结构传递噪音，减震能力强。
使用范围：由于可曲挠橡胶接头具有良好的综合性能，所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。

KYT同心异径橡胶接头的安装
1.该产品可大大降低管道系统的震动和噪声，可根本上解决各类管路的接口位移，轴向伸缩及不同心等问题。
2.根据材料不同可制成耐酸、耐碱、耐腐蚀、耐油、耐热等各类品种，适应多种介质和环境。
3.材料属特殊橡胶，密封性好，重量轻，安装维修方便、使用寿命长，但避免与锋利金属器械接触，以免刺破球体。
4.如架空使用可配弹性支架，安装时螺栓要用对角法上紧。
5.如管路压力过高时，应用螺栓将两端法兰连在一起。
6.法兰连接如用其它标准，可另行说明。本产品工作压力等级分0.6MPa，1.0MPa。
7.橡胶接头正常适用介质是温度0-60°C的普通水，特殊介质如：油、酸碱、高温及其他腐蚀性和质地坚硬的情况下，应选用相对应得特耐材料橡胶接头，不可盲目串用或通用。

Material of each components

序号 No.	部位 Part	材料 Material
1	主体 Body	天然橡胶 NR, 氯丁橡胶 CR,丁基橡胶 IIR,丁腈橡胶 NBR,氟橡胶 FKM,三元乙丙橡胶 EPDM
2	内、外衬Inner & Outer Rubber	天然橡胶 NR, 氯丁橡胶 CR,丁基橡胶 IIR,丁腈橡胶 NBR,氟橡胶 FKM,三元乙丙橡胶 EPDM，聚四氟乙烯 PTFE
3	主体骨架Body Carcass	尼龙帘布 Nylon cord fabric
4	增压环 Reinforcing Ring	多股镀铜钢丝 Multi-strand coppering steel wire
5	法兰 Flange	铸造、锻造碳钢 Cast and forged carbon steel Q235, 不锈钢 Stainless steel(201, 304, 316, 321), 塑料 Plastic(CPVC, PVDF, PPH, UPVC, RPP)

技术参数 Technical arameters

项目 Item \|型号 Medol	KYT(DN50~300)	KYT(DN350~600)	A.如介质油，酸碱物质 B. 工作温度有特殊要求 C. 也可来函来图定制 D.订货时需说明 A. If media is oil, acid or alkali. B. If special requirements for working temperature C. If OEM orders with drawings or samples D. Please Inform us about above when ordering
工作压力 Woring pressure Mpa	1.0	0.6
爆破压力 Burst Pressure Mpa	1.8	1.5
真空度 Vacuum Kpa	86.7	53.3
适用温度 Applicable Temperature	-20℃~+115℃(-30℃~+250℃ under special conditions)
适用介质 Applicable Medium	空气，压缩空气，水，海水，油，酸，碱等 Air, compressed air, water, sea water, oil, acid, alkali, etc.
注：主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type

Main date

公称通径DN Nominal Diameter（mm）	长度 LengthL(mm)	轴向位移 Axial displacement (mm)		水平位移 Haorizontal isplacement(mm)	角向偏转 Angular deflection(a1+a2)°
公称通径DN Nominal Diameter（mm）	长度 LengthL(mm)	伸长Extension	压缩Compression	水平位移 Haorizontal isplacement(mm)	角向偏转 Angular deflection(a1+a2)°
40×25	115	7	12	10	10
40×32	125	7	12	10	10
50×40	180	7	12	10	10
65×40	180	7	12	10	10
65×50	180	7	12	10	10
80×50	180	7	12	10	10
80×65	180	7	12	10	10
100×50	180	7	12	10	10
100×65	180	7	12	10	10
100×80	180	8	14	12	10
125×65	200	8	14	12	10
125×80	200	8	14	12	10
125×100	200	10	20	12	10
150×50	200	10	20	12	10
150×65	200	10	20	12	10
150×80	200	10	20	12	10
150×100	200	10	20	12	10
150×125	200	12	20	14	10
200×80	200	12	20	14	10
200×100	200	12	20	14	10
200×125	200	12	20	14	10
200×150	200	12	20	14	10
250×125	220	12	20	14	10
250×150	220	12	20	14	10
250×200	220	12	20	20	10
300×125	220	14	22	20	10
300×150	220	14	22	20	10
300×200	220	14	22	20	10
300×250	220	14	22	20	10
350×150	240	14	22	20	10
350×200	240	14	22	20	10
350×250	240	14	22	20	10
350×300	240	14	22	20	10
400×200	240	14	22	20	10
400×250	240	14	22	20	10
400×300	240	14	22	20	10
400×350	240	14	22	20	10
450×300	240	14	22	20	10
450×350	240	14	22	20	10
450×400	240	14	22	20	10
500×350	240	14	22	20	10
500×400	240	14	22	20	10
500×450	240	14	22	20	10
注：1.特殊要求可按用户图纸制作，球体可做天然橡胶，三元乙丙橡胶，丁基橡胶，丁腈橡胶，氟橡胶等。 2.悬空给水使用DN200以上产品，管道必须有固定支撑或固定支架，否则产品应安装防拉脱装置。 3.用户使用橡胶接头，对应法兰应是阀门法兰。 Notes:1. For OEM orders with special requirement, rubber joints can be made according to customers' drawings. Generally, flange standard is GB/T9115.1-2000, other GB, JB, HG, CB, ANSI, DIN, BSEN, NF, EN, JIS, ISO flanges are also available upon request. Material of rubber body can be NR natural rubber, EPDM, Neoprene, IIR butyl rubber, NBR Buna-N, FKM, etc. 2.When rubber joints size above DN200 are used for overhead water supply system, the pipes must be equipped with fixed supports or fixed brackets, otherwise control units shall be installed on rubber joints. 3.Matching flanges of rubber joints shall be valve flanges or GB/T9115.1(RF) flanges.
