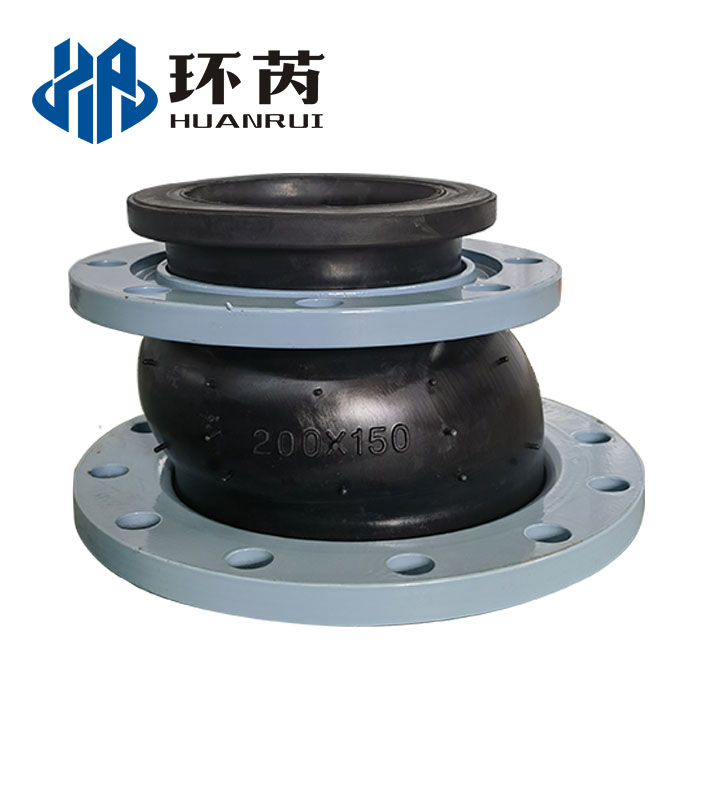

KYP型偏心异径橡胶接头
KYP型偏心异径橡胶接头
-
- 【产品别名】：异径橡胶接头、橡胶软连接
- 【产品压力】：0.6MPa-1.0MPa
- 【产品规格】：DN40mm-DN400mm
- 【适用环境】：建筑，给排水，轻重工业，冷冻，卫生，水暖，消防，电力等
KYP偏心异径橡胶接头是在KXT橡胶接头的基础上改良的，可解决金属管道连接时不同口径、管道不同心的问题。偏心异径橡胶接头可解决金属管道连接时不同口径的问题，同时有减震降噪的作用，可节约管道安装零件，节约成本。它由内胶层、织物 增强层、中胶层、外胶层、端部加固金属环或钢丝圈、并和金属法兰组成。具有耐压高、弹性好、位移量大、平衡管道偏差、降低噪音效果好、 安装方便等特点。
偏心异径橡胶接头可广泛用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。通用类：适用于输送温度为-15~70℃的水、浓度百分之十以下的酸溶液或碱溶液。还有一些特殊管道需要的特种橡胶材质类型：如耐油、耐高温、耐臭氧、耐磨或耐化学腐蚀。
1.管道或泵阀安装偏心大小头是用来防气蚀的，且泵进口的大小头一般应该顶平安装，这是防止管道内气体在泵口积聚，形成大气泡进入泵腔，损坏泵。只有一种情况下才可以底平安装。那就是大小头后面直接接向上弯曲的弯头。这种情况下气相不可能积聚。
2.泵-管道安装异径接头：泵出口与外管道系统存在差异，用于异径大小头，可实现尺寸不同的两根管子的直线连接。
偏心异径橡胶接头横向位移是：橡胶接头在与流体方向即中轴线方向相垂直的方向的位移。
偏心异径橡胶接头角位移是：橡胶接头两个端面的垂直中间线与原中轴线的夹角之和。
产品使用方法：
先将接头法兰与对应管道预留法兰孔位置相照应,然后将固定螺丝穿过法兰孔，并用板手将螺帽锁紧。
1.该产品可大大降低管道系统的震动和噪声，可从根本上解决各类管路的接口位移，轴向伸缩及不同心等问题。
2.根据材料不同可制成耐酸、耐碱、耐腐蚀、耐油、耐高温等各类品种，适应多种介质和环境。
3.材料属橡胶，密封性好，重量轻，安装维修方便、使用寿命长，但避免与锋利金属器械接触，以免刺破球体。
4.如架空使用可配弹性支架，安装时螺栓要用对角法上紧。
5.如管路压力过高时，应用螺栓将两端法兰连在一起。
6.法兰连接如用其它标准，可另行说明。本产品工作压力等级分0.6MPa，1.0MPa。
7、橡胶接头正常适用介质是温度0-60°C的普通水，特殊介质如：油、酸碱、高温及其他腐蚀性和质地坚硬的情况下，应选用相对应得特殊材料制成的橡胶接头，不可盲目串用或通用。
| 型号 Model 项目 Item | KYP (DN50~300) | KYP (DN350~600) | 备注 Note |
| 工作压力Working pressure (Mpa) | 1.0 | 0.6 | If the medium is oil, acid,alkali material,special requirements for working temperature,please write and provide drawings and samples when placing an order. |
| 爆破压力Explosion pressure (Mpa) | 1.8 | 1.5 | |
| 真空度 Vacuum(Kpa) | 86.7 | 53.3 | |
| 适用温度Applicable Temperature | -20°C-+115°C（特殊可达-30°C-250°C） -20°C-+115°C(-30°C-250°C under special conditions) | ||
| 适用介质Applicable Medium | 空气，压缩空气，水，海水，热水，油，酸，碱等 Air,compressed air,water,sea water,oil,acid,alkali,and so on | ||
| 注：主要零件材料同KXT型 Note:the material of main component is same with that of JGD-A type | |||
技术条件 Technical parameter:
| 公称通径 DN×DN (mm) | 长度Length(mm) | 轴向位移 Axial displacement(mm) | 横向偏转Horizontal displacemen(mm) | 角向偏转Angular deflection(a1+a2) | Note | |
| 伸长 Extension | 压缩Compression | |||||
| 80×50 | 180 | 20 | 30 | 45 | 35 | The coupling flanges according to National Drainage S311 Standard |
| 100×80 | 180 | 20 | 30 | 45 | 35 | |
| 150×80 | 190 | 20 | 30 | 45 | 35 | |
| 150×100 | 200 | 22 | 30 | 45 | 35 | |
| 200×100 | 200 | 22 | 30 | 45 | 35 | |
| 200×150 | 200 | 22 | 30 | 40 | 35 | |
| 250×200 | 200 | 25 | 35 | 40 | 30 | |
| 300×200 | 220 | 25 | 35 | 40 | 30 | |
| 300×250 | 220 | 25 | 35 | 40 | 30 | |
| 350×200 | 220 | 25 | 35 | 40 | 30 | |
| 350×300 | 220 | 25 | 38 | 35 | 30 | |
| 400×350 | 220 | 25 | 38 | 35 | 30 | |
| 500×400 | 230 | 28 | 38 | 35 | 26 | |
| 600×400 | 240 | 28 | 38 | 35 | 26 | |
| 600×500 | 240 | 28 | 38 | 35 | 26 | |
